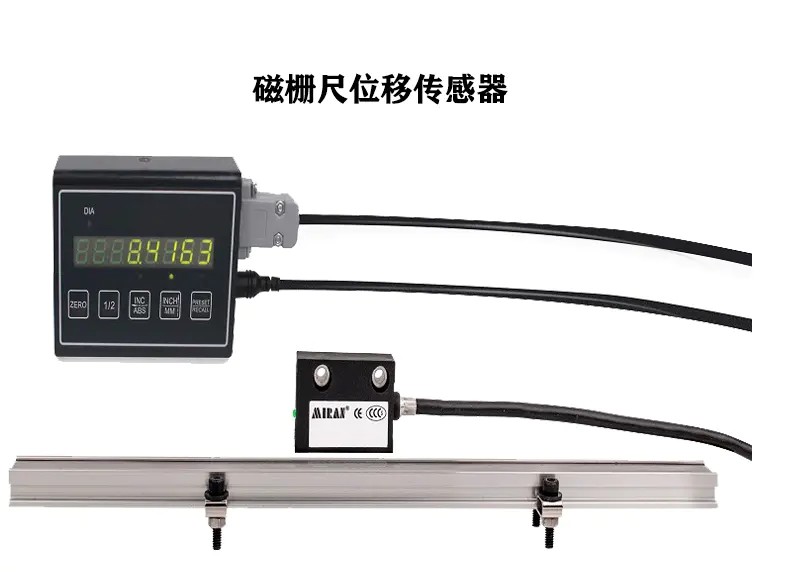

MR50磁柵尺是磁柵測量系統，其中MR是讀磁頭、MS是磁尺，它們之間根據磁感應的原理進行工作。當MR讀磁頭在MS磁尺的磁場空間中做直線運動時，讀磁頭會根據運動的相關位移量實時的輸出符合標準的位置脈沖。 本產品主要用于木工、石材加工、鋸切、金屬切削、紡織、印刷、包裝、塑料加工、自動化系統、切割設備、電子組裝設備、測量/檢測設備等。MR50磁柵尺具有以下優點：非接觸、高速測量；高分辨率；內置LED狀態指示燈；極強的抗污和抗油能力；簡易的安裝方式；

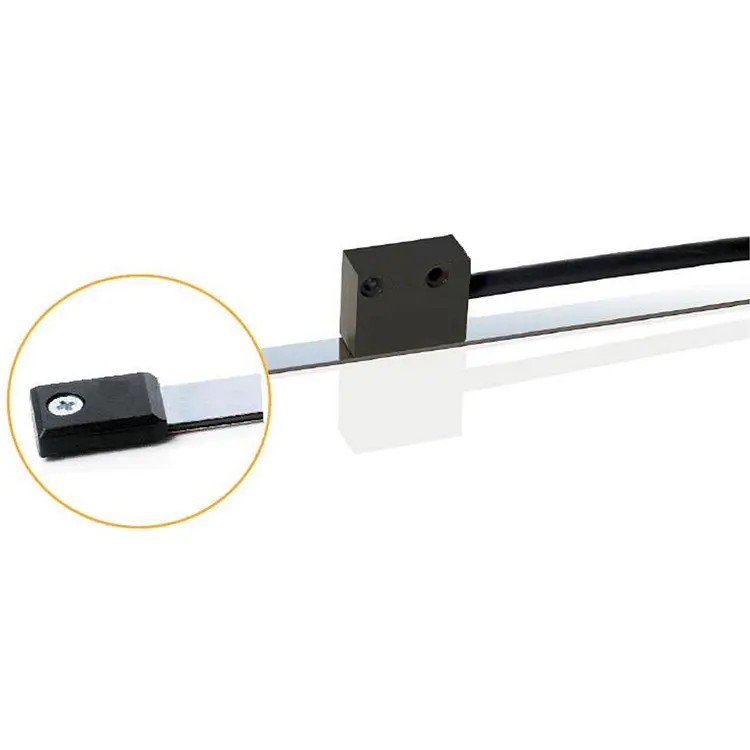

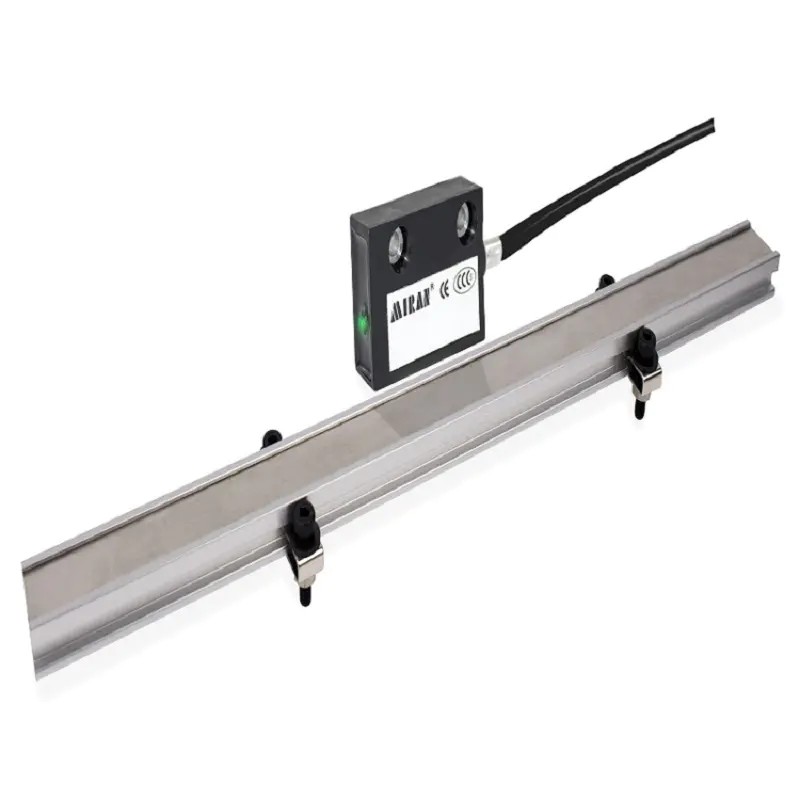

MR50磁柵尺分為磁條安裝式和鋁制底座安裝式，適用于較大量程測量范圍，可根據現場安裝環境選擇。

概述：
本產品是磁柵測量系統，其中ML是讀磁頭、MS是磁尺，它們之間根據磁感應的原理進行工作。當ML讀磁頭在MS磁尺的磁場空間中做直線運動時，讀磁頭會根據運動的相關位移量實時的輸出符合標準的位置脈沖。 本產品主要用于木工、石材加工、鋸切、金屬切削、紡織、印刷、包裝、塑料加工、自動化系統、切割設備、電子組裝設備、測量/檢測設備等。

特點：
非接觸、高速測量。

高分辨率。
內置LED狀態指示燈。
極強的抗污和抗油能力。
簡易的安裝方式。
極好的經濟性。

技術規格：

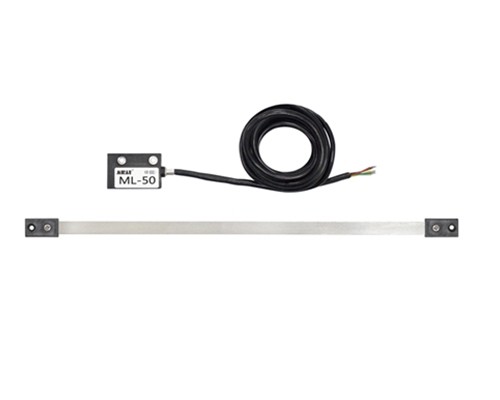

讀磁頭 ML-50
配套磁尺 MS-50
分辨率 5μm
工作電壓 5 ~ 30V DC
輸出信號 A / B / Z
精度指標(20℃) ±50μm/m
重復精度 Max. ±1個單位分辨率（單方向）
測量長度 用戶指定（無限制）
安裝間隙 Max. 2.5mm
移動速度 Max. 25m/s
空載電流 Max. 30mA
輸出電流 Max. 50mA（每路信號）
工作溫度 -20℃ ~ +85℃
保護等級 IP68（IEC60529:2001）
線脹系數 ~ 17 × 10-6/K
抗干擾(EMC) Electrostatic discharge(ESD: EN61000-4-2)；Radio-frequency(EN61000-4-3, EN61000-4-6)；
Electrical fast transient(EFT: EN61000-4-4)；
Surge(EN61000-4-5)；
Power frequency magnetic field(EN61000-4-8)；
外型尺寸：(單位  mm)
